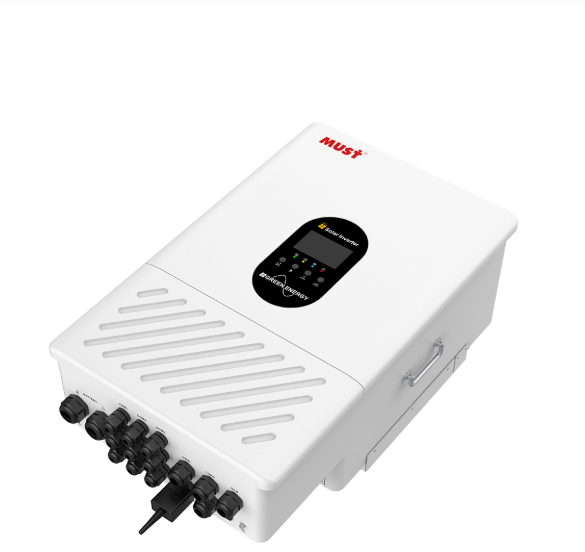

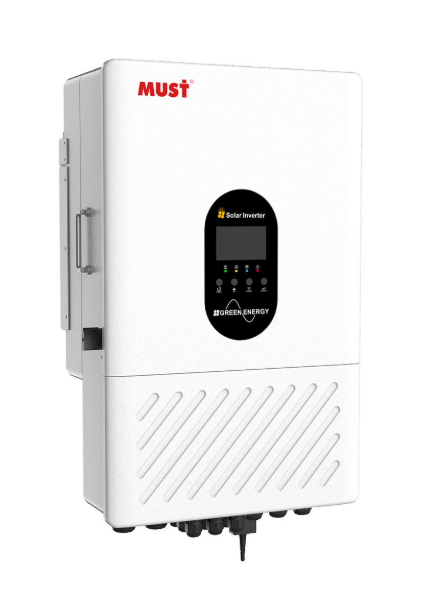

El inversor híbrido MUST PH11-12KL2-US-G2 es una solución de alta potencia diseñada para sistemas solares que operan en 120/240 V fase dividida (Split Phase).
Su configuración híbrida permite trabajar con baterías de litio o plomo-ácido de 48 V, integrando respaldo energético y operación flexible para aplicaciones residenciales y comerciales.
Este modelo ofrece una potencia nominal de 12 000 W, una alta capacidad de carga/descarga y una amplia capacidad de entrada fotovoltaica, permitiendo desarrollar sistemas robustos con excelente desempeño.
Además, incorpora pantalla táctil, grado de protección IP66 y opciones de comunicación por USB, WiFi y Ethernet (opcional).
Características principales:
- Potencia nominal: 12 000 W
- Potencia máxima de carga/descarga: 12 000 W
- Corriente máxima de carga/descarga: 250 A
- Tensión nominal de batería: 48 V
- Rango de voltaje de batería: 40 – 64 V
- Compatible con baterías: Litio y plomo-ácido
- Estrategia de carga: Adaptativa de 4 etapas con mantenimiento/ecualización
- Autoadaptación para batería de litio: por BMS
Datos de entrada fotovoltaica:
- Potencia máxima de entrada FV: 18 000 W
- Potencia máxima de entrada por cada MPPT: 12 000 W
- Voltaje máximo DC: 600 V
- Voltaje de arranque: 125 V
- Rango de voltaje DC a plena carga: 230 – 540 V
- Voltaje nominal de entrada FV: 370 V
- Corriente máxima de entrada FV: 26 A + 26 A + 26 A
- Corriente máxima de cortocircuito FV: 44 A + 44 A + 44 A
- Número de MPPT: 3
- Strings por MPPT: 2 + 2 + 2
Datos de salida AC:
- Potencia activa nominal AC: 12 000 W
- Potencia aparente máxima AC: 13 200 VA
- Corriente nominal AC: 50 A
- Corriente máxima AC: 55 A
- Corriente máxima de bypass: 60 A
- Tensión nominal de salida: 120/240 V
- Frecuencia nominal: 60 Hz / 50 Hz
- Rango de frecuencia de red: 60 Hz ± 5 Hz / 50 Hz ± 5 Hz
- Factor de potencia: 1
- Ajuste de factor de potencia: 0.8 adelantado a 0.8 atrasado
- Distorsión armónica total (THDi): < 3%
- Tipo de red: Split Phase
- Inyección de corriente DC: < 0.5%
Protección y seguridad:
- Protección anti-isla
- Protección contra sobrecorriente de salida
- Protección contra sobretensión de salida
- Protección contra polaridad inversa en entrada FV
- Interruptor DC opcional
- Monitoreo de corriente residual integrado
- Protección contra sobretensiones: DC Tipo II / AC Tipo III
- Categoría de sobretensión: DC Tipo III / AC Tipo III
- Protección contra sobrecorriente: Sí
- Protección contra sobretemperatura: Sí
Datos generales:
- Rango de temperatura de operación: -25 °C a +60 °C
- Derating: por encima de 45 °C
- Refrigeración: Ventilación inteligente
- Nivel de ruido: ≤ 52 dB
- Altitud máxima: 3000 m, con derating por encima de esta altura
- Topología: aislamiento por transformador en el lado de batería y sin transformador en el lado FV
- Comunicación: USB / WiFi / Ethernet (opcional)
- Pantalla: táctil de 4.3 pulgadas
- Grado de protección: IP66
- Instalación: montaje en pared
Dimensiones mecánicas:
- Dimensiones del equipo (An × Al × Pr): 482 × 770 × 288 mm
- Nota: dimensiones sin incluir conectores ni racks
- Dimensiones del empaque (An × Al × Pr): 816 × 404 × 567 mm
